ПНДВ

Низкопрофильные DC/DC преобразователи мощностью от 4 до 150 Вт.

Изделия pin-to-pin заменяют преобразователи серии MGDM-4 от компании Gaia Converter.

Преимущества:

Разработка и производство в РФ.
Широкий температурный диапазон.
Возможность параллельного и последовательного подключения.
Несколько вариантов входной сети.
Широкий ряд номинальных выходных напряжений

Модельный ряд

Модель	Мощность, Вт	Входное напряжение, В	Выходное напряжение, В	Габариты, Д х Ш х В, мм	Типовой КПД, %	Документация

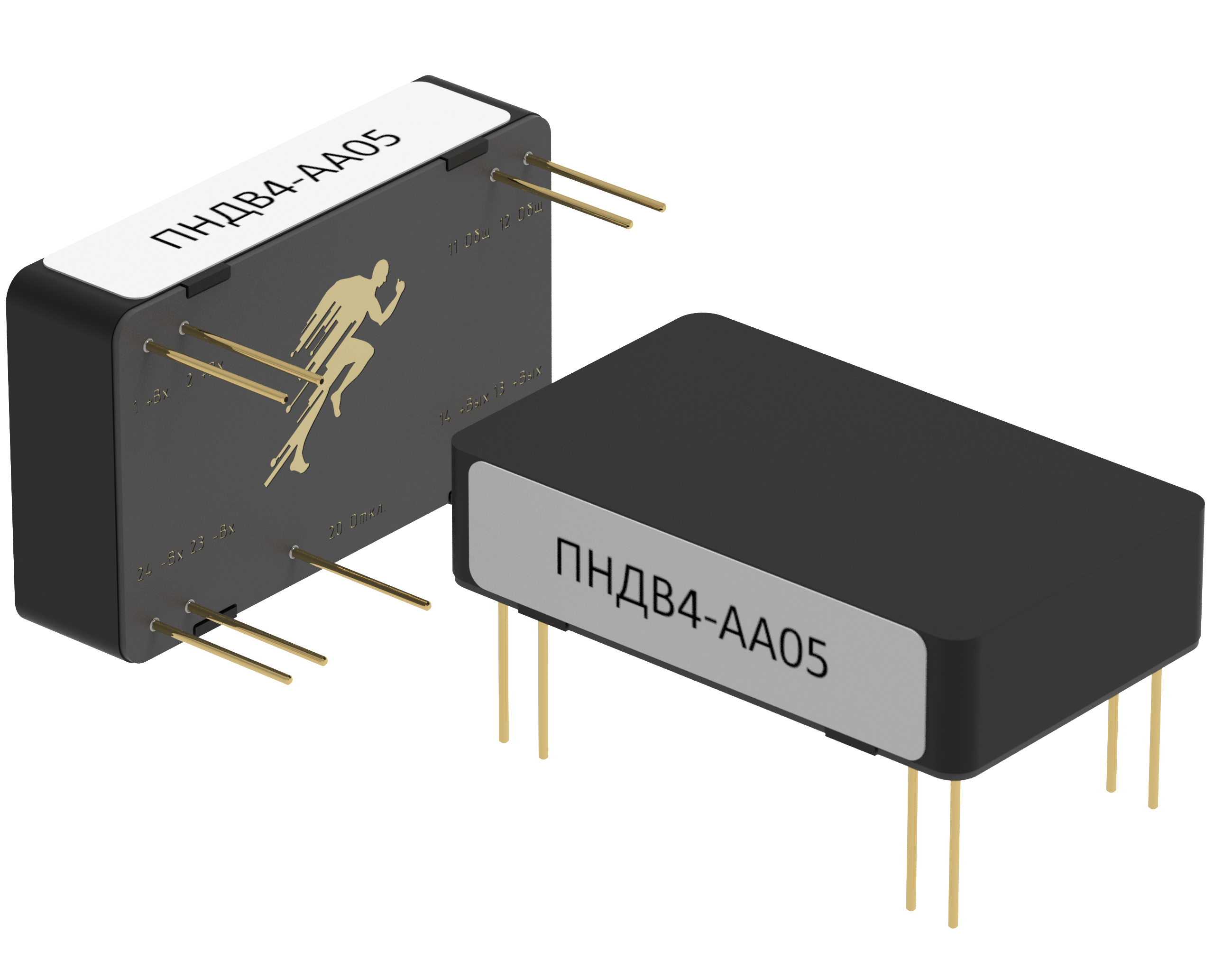

ПНДВ4	4	«Е»: 4,5...15 В «А»: 9...36 В «В»: 18...75 В	3,3; 5; 9; 12; 15; 24; 27; 48 В	32×19×7,5 мм	до 80%	ДШ ПНДВ4.pdf ПНДВ4-хА.stp ПНДВ4-хБ.stp ПНДВ4-хВ.stp

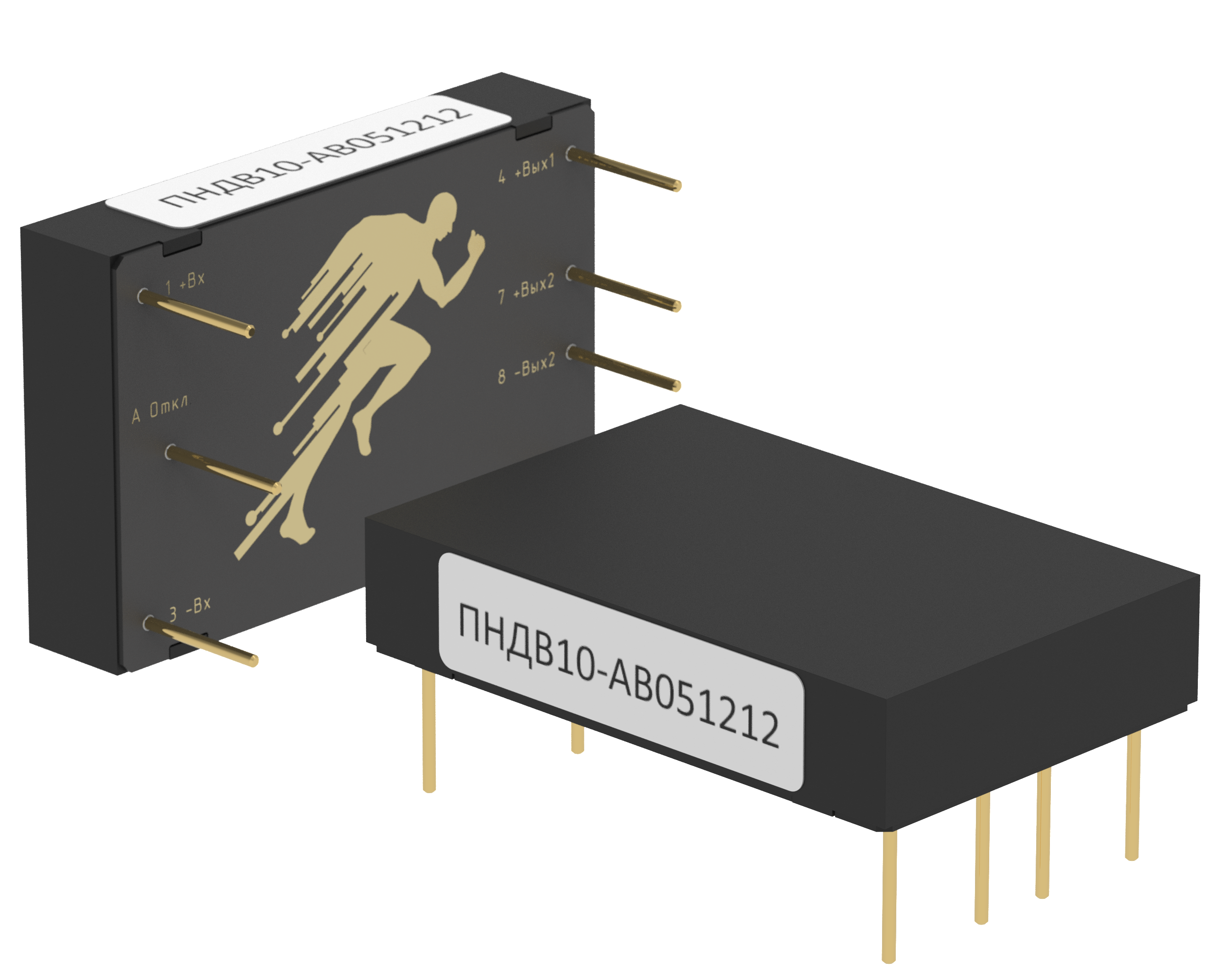

ПНДВ10	10	"А": 9…36 В "В": 18…75 В	3,3; 5; 9; 12; 15; 24; 27; 48 В	40×26×8 мм	до 85%	ДШ ПНДВ10.pdf ПНДВ10-хА.stp ПНДВ10-хБ.stp ПНДВ10-хВ.stp

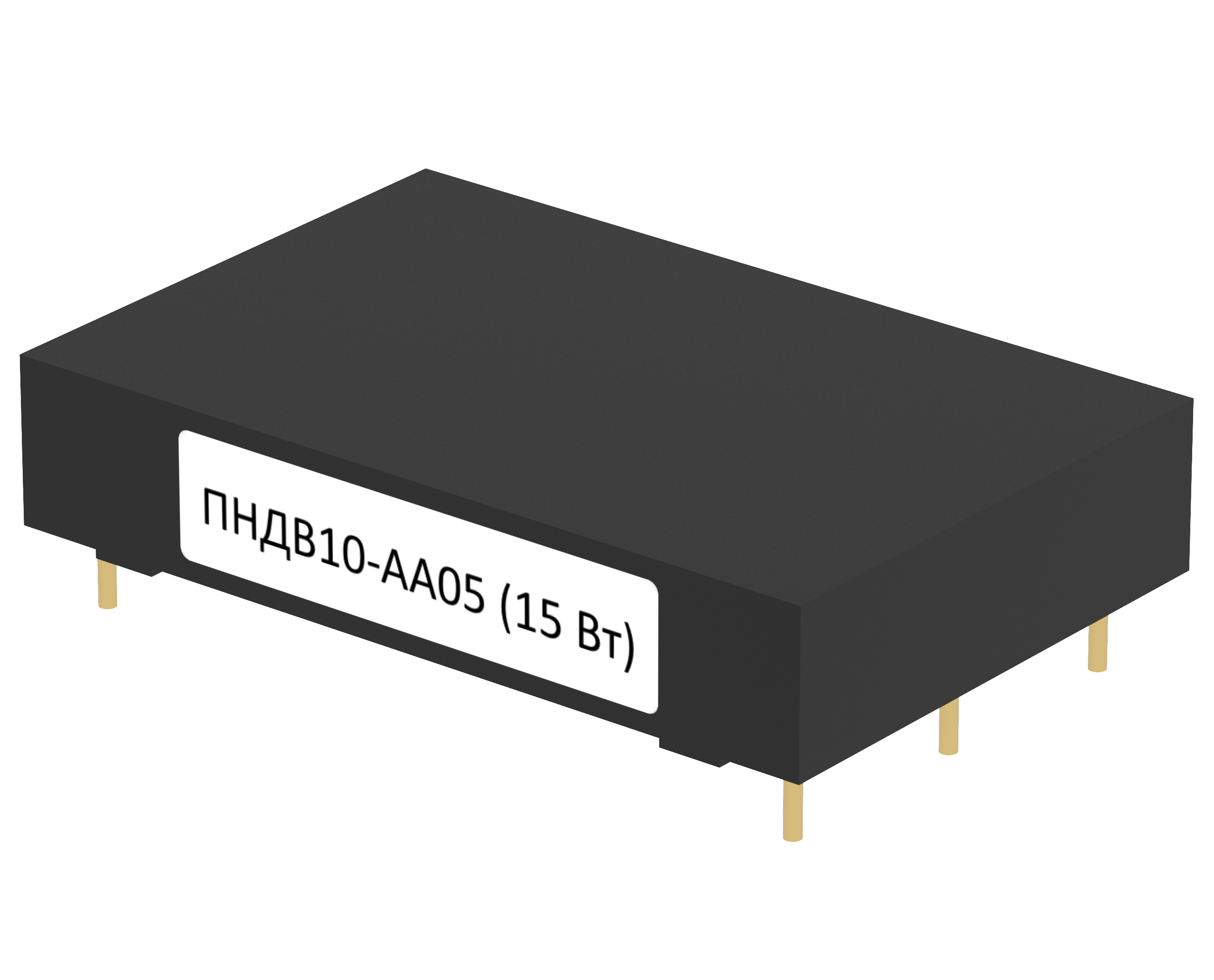

ПНДВ10 (15 Вт)	15	"А": 9…36 В "В": 18…75 В	3,3; 5; 9; 12; 15; 24; 27; 48 В	40×26×8 мм	до 85%	ДШ ПНДВ10 (15 Вт).pdf ПНДВ10-хА.stp ПНДВ10-хБ.stp ПНДВ10-хВ.stp

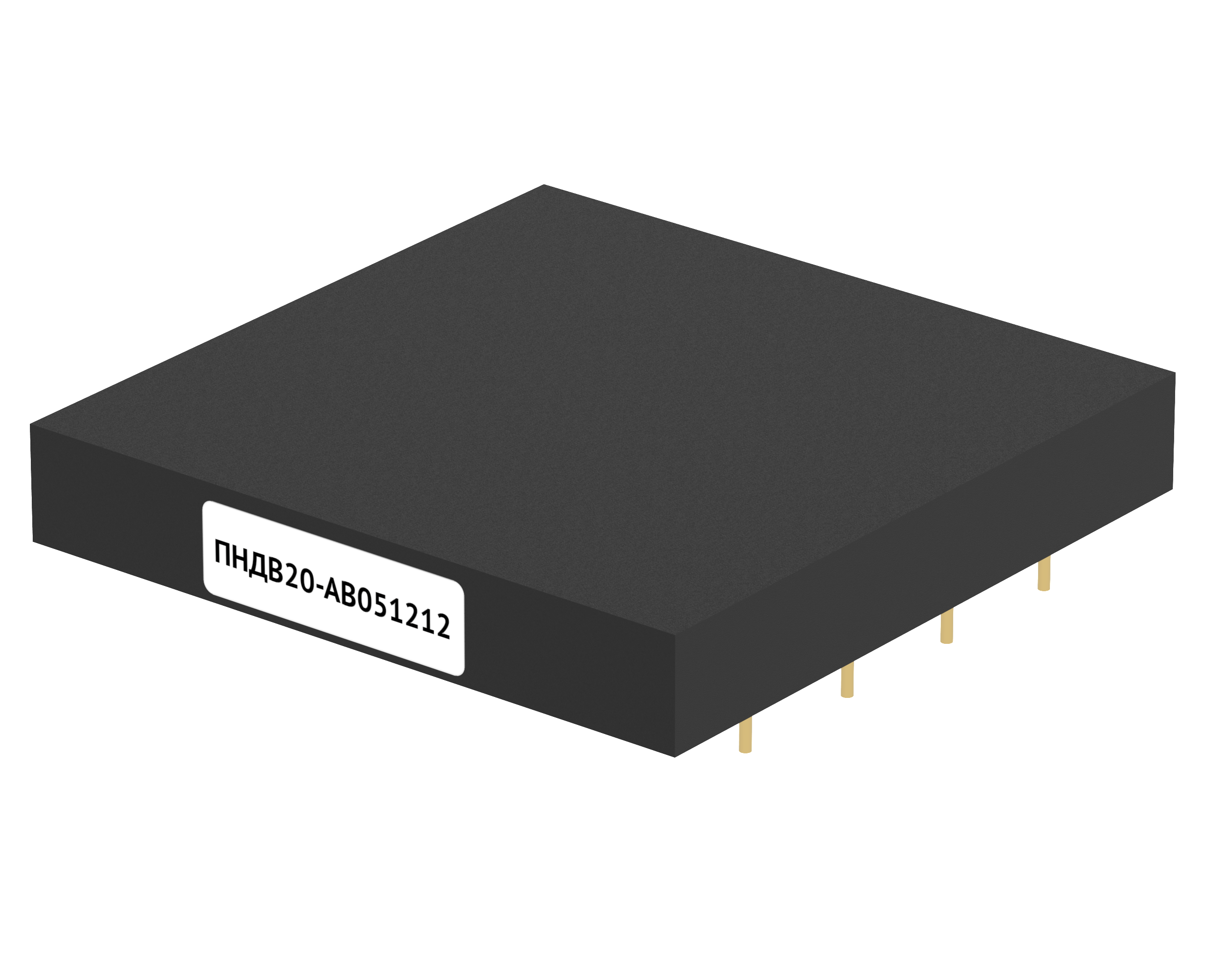

ПНДВ20	20	«А»: 9...36 В «В»: 18...75 В	5; 9; 12; 15; 24; 27; 48 В	50,8×50,8×8 мм	до 85%	ДШ ПНДВ20.pdf ПНДВ20.stp

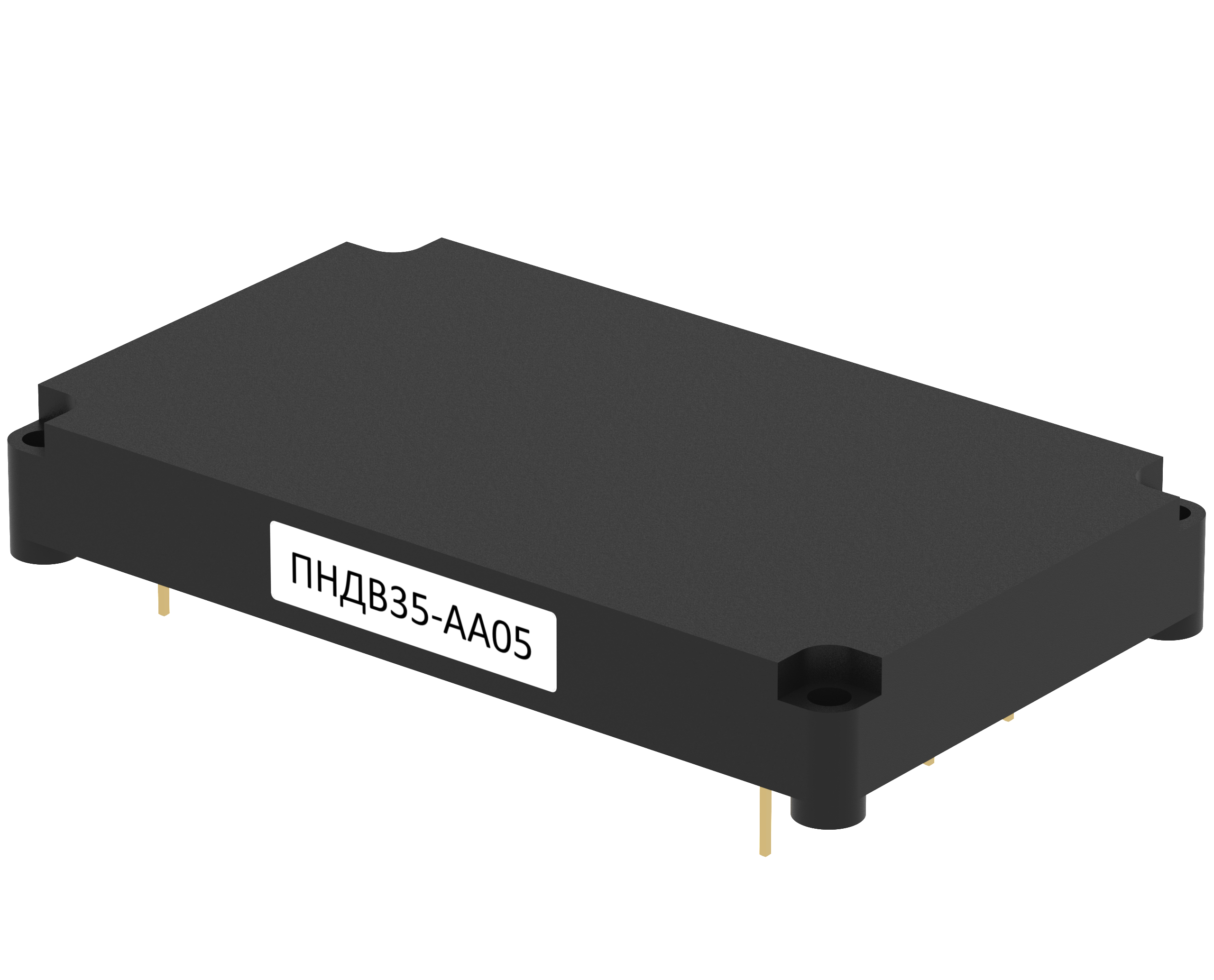

ПНДВ35	35	«А»: 9...36 В «В»: 18...75 В	5; 9; 12; 15; 24; 27; 48 В	82,5×48,5×12,5 мм	до 85%	ДШ ПНДВ35.pdf ПНДВ35.stp
ПНДВ40	40	«А»: 9...45 В «В»: 16...80 В	5; 9; 12; 15; 24; 27; 48 В	58,4×22,8×12,7 мм	до 87%	ДШ ПНДВ40.pdf ПНДВ40.stp

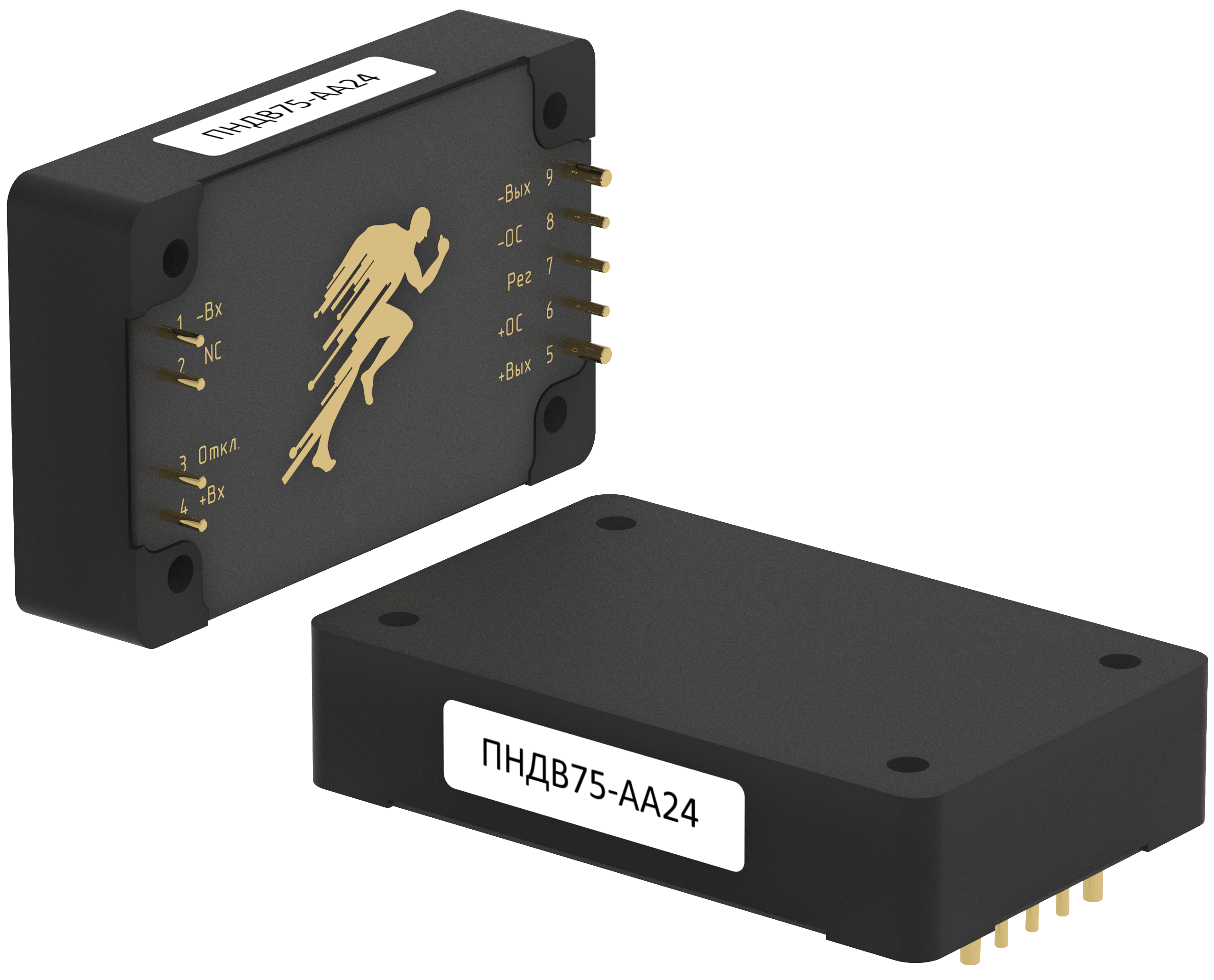

ПНДВ75	75	«А»: 9...45 В «В»: 16...80 В	5; 9; 12; 15; 24; 27; 48 В	57,91×36,83×12,7 мм	до 87%	ДШ ПНДВ75.pdf ПНДВ75.stp

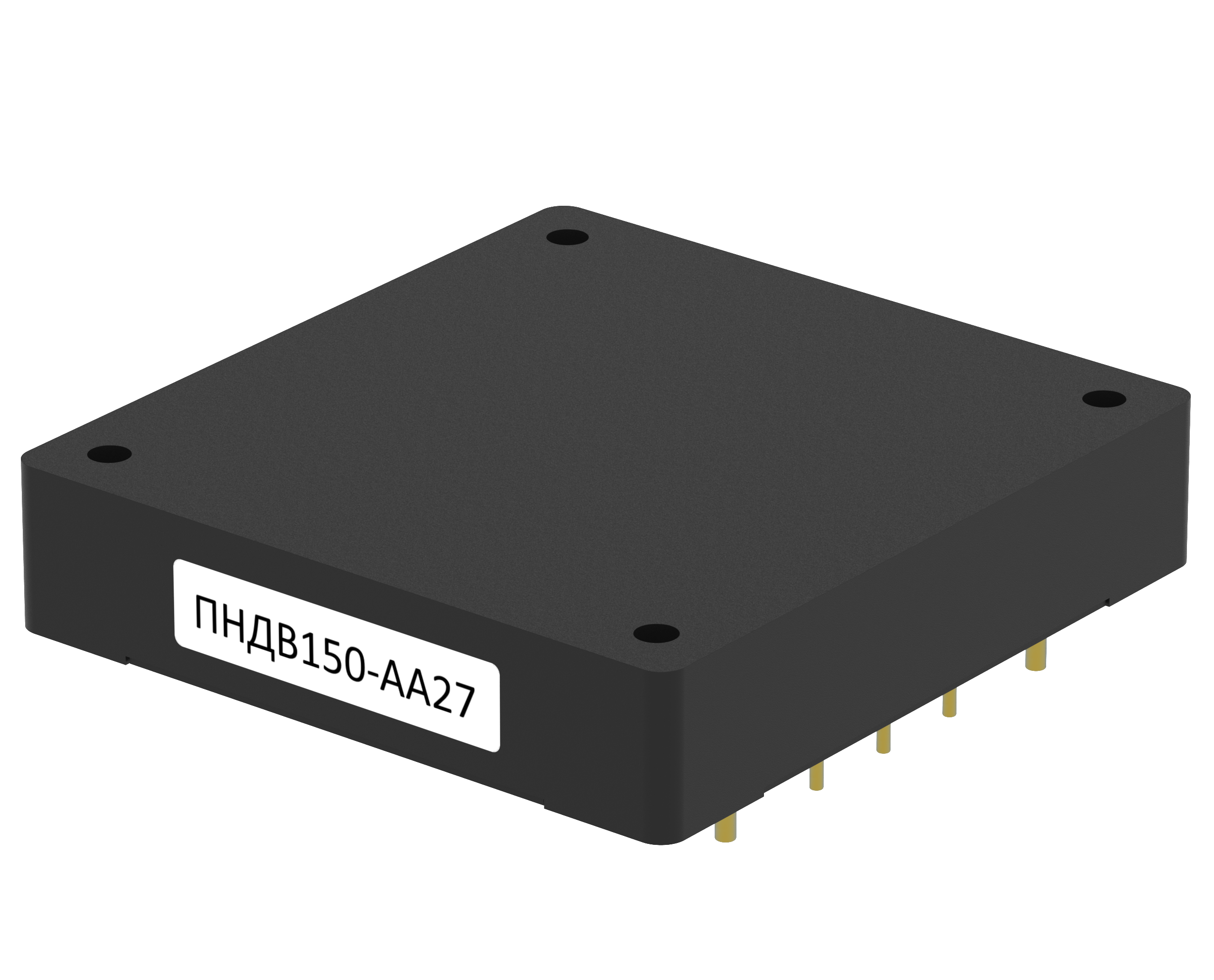

ПНДВ150	150	«А»: 9...45 В «В»: 16...80 В	5; 9; 12; 15; 24; 27; 48 В	60,95×57,91×12,7 мм	до 87%	ДШ ПНДВ150.pdf ПНДВ150.stp

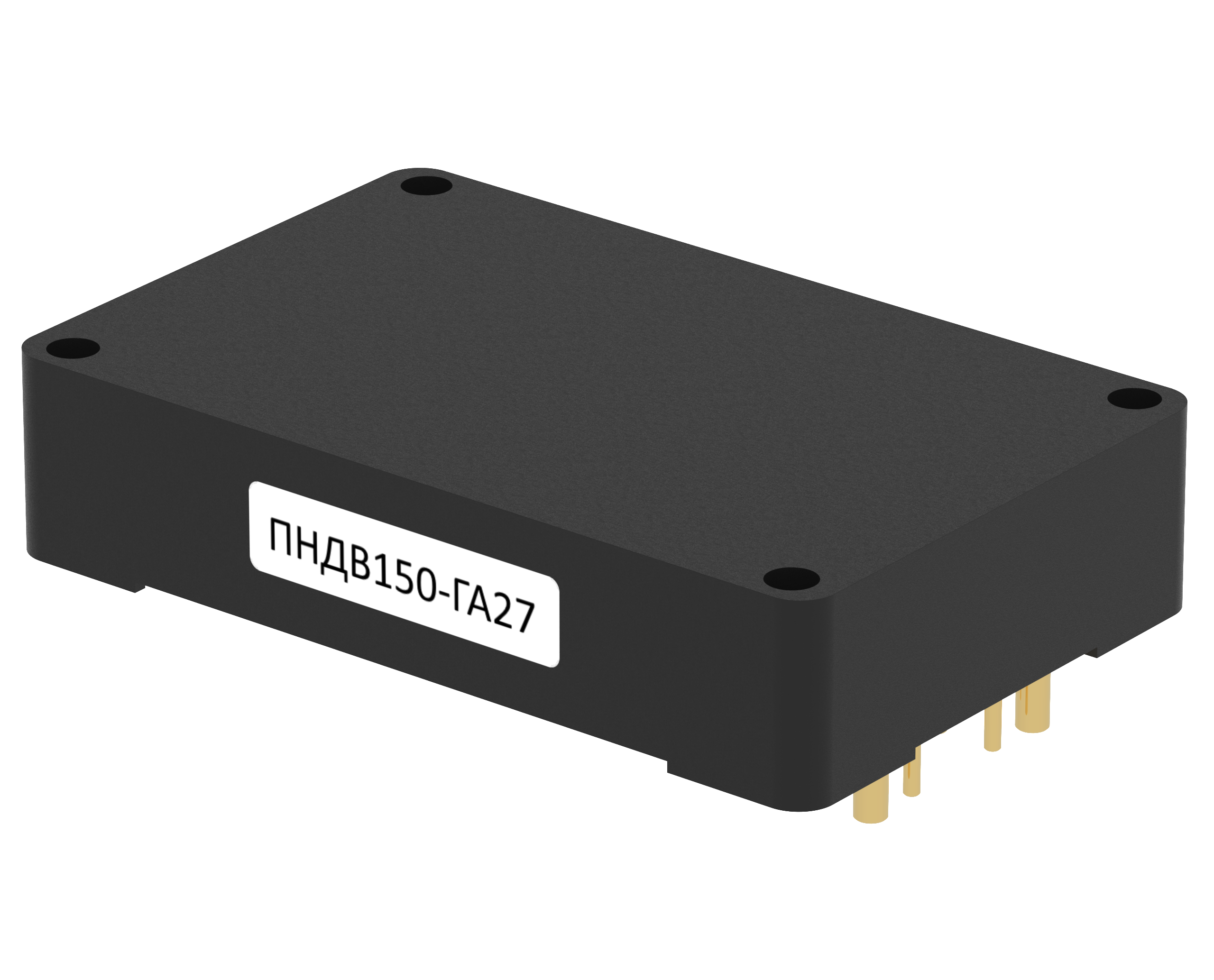

ПНДВ150-ГАХХ	150	«Г»: 270 (155...480) В	5; 9; 12; 15; 24; 27; 48 В	58,1×37×12,7 мм	до 87%	ДШ ПНДВ150-ГАХХ.pdf ПНДВ150-ГАхх.stp
